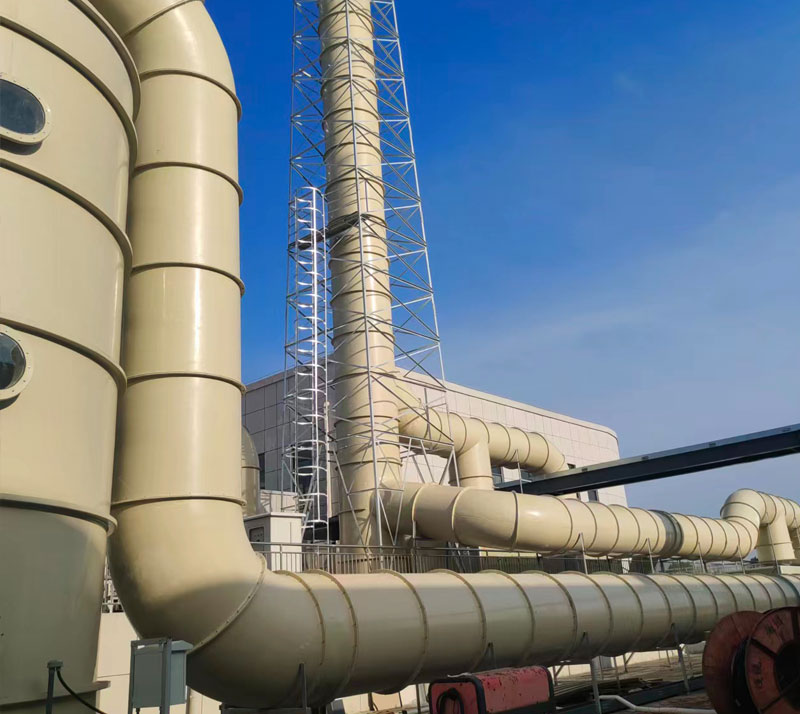

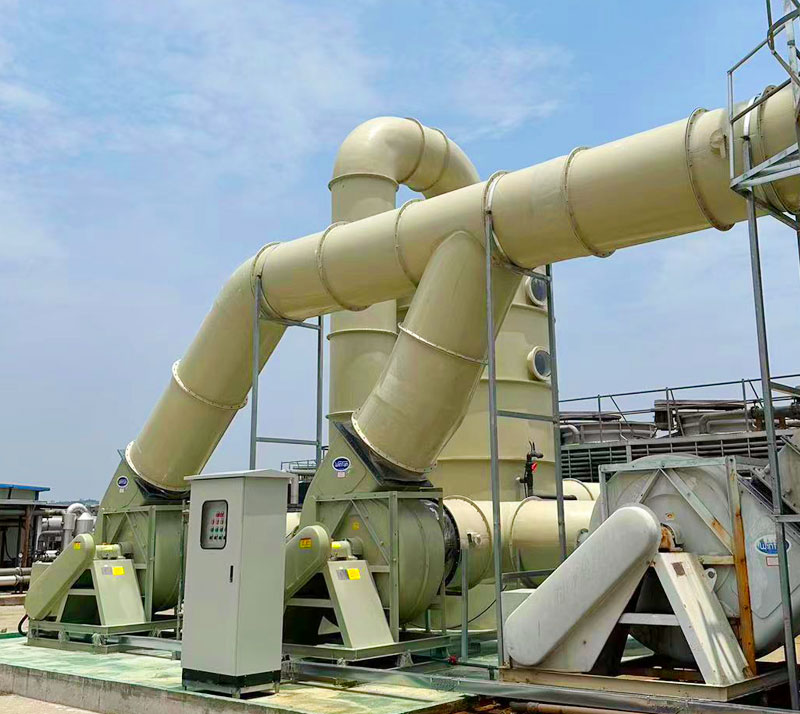

玻璃钢通风管道具有良好的工艺性能，玻璃钢管材的占比为1.8-2.1，大约为铝的1/4，比钢、生铁和塑料强度大，玻璃钢管重量一般不超过同规格型号管材的1/3，物理热学性能优越，玻璃钢管道的热膨胀系数与钢大体相当，热传导系数仅有铝的0.5%，是一种很好的热和电能绝缘物。耐溶剂浸蚀，坚固耐用，适宜运输各种各样酸、碱、盐及有机溶液等各个物质。
玻璃钢风管材质及制造要求
1）除臭用风管采用有机玻璃钢（FRP）材质，即以热固性树脂为基体的纤维增强复合材料FRP。风管内流动介质主要为H2S、NH3等污水产生臭气。

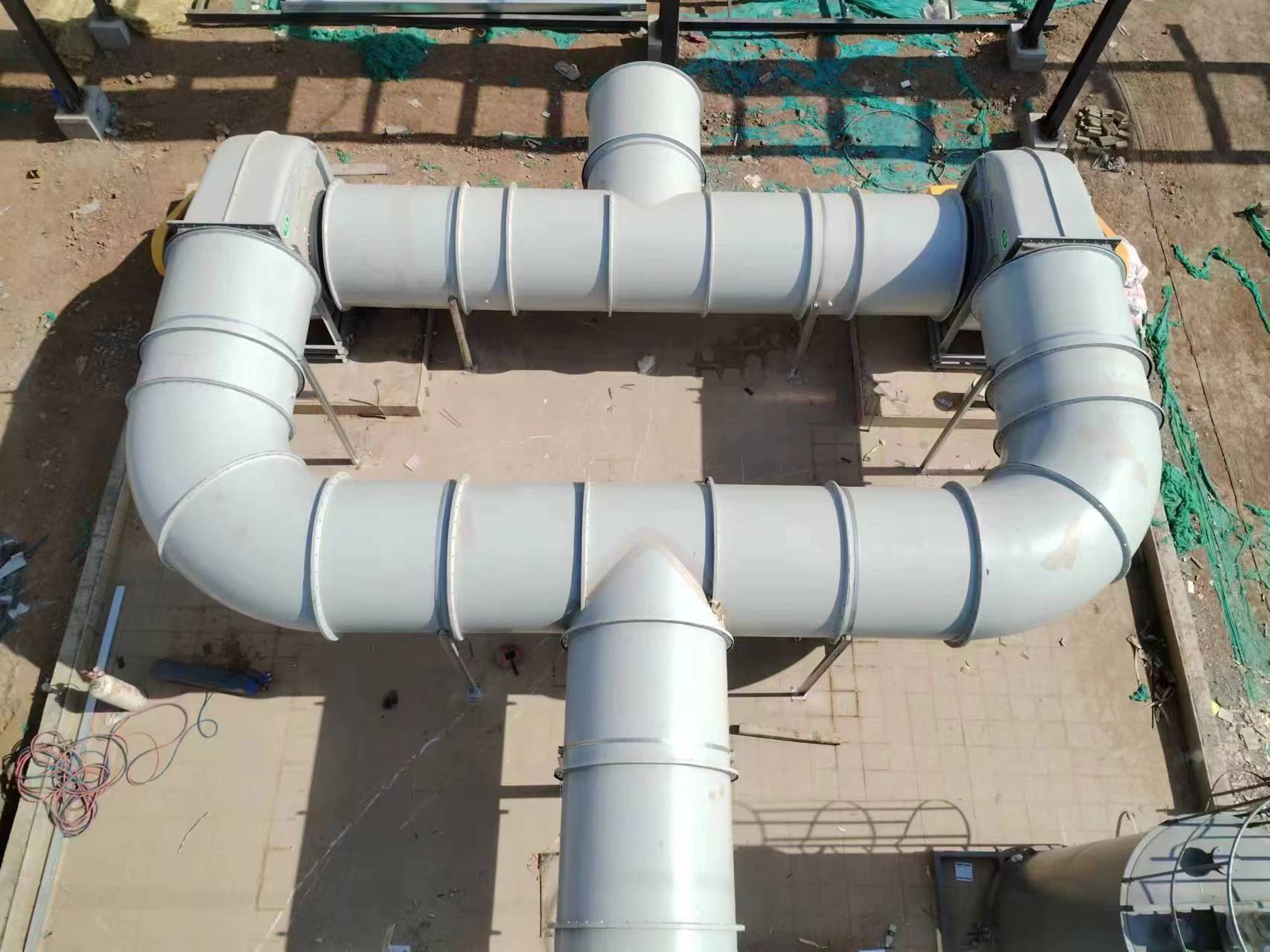

2）设计温度按-5℃～40℃，设计压力为0.04MPa，风管室外露天布置，风管外表应有与环境相适应的色彩且外表光滑。
3）玻璃钢（FRP）管道的耐腐蚀性能好，所用树脂为热固性树脂，主要采用有双酚A型不饱和聚酯树脂、环氧树脂、酚醛树脂。乙方根据介质组成及浓度、使用温度、使用压力等工艺条件，以及外界环境因素和现场施工条件不同，选择不同的内称树脂及结构层树脂。
4）玻璃钢管道结构

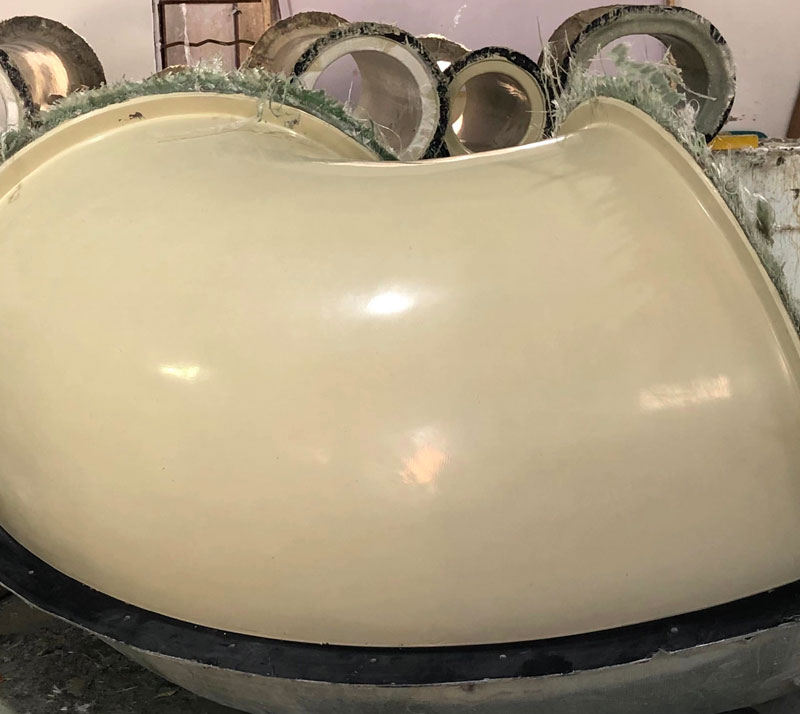

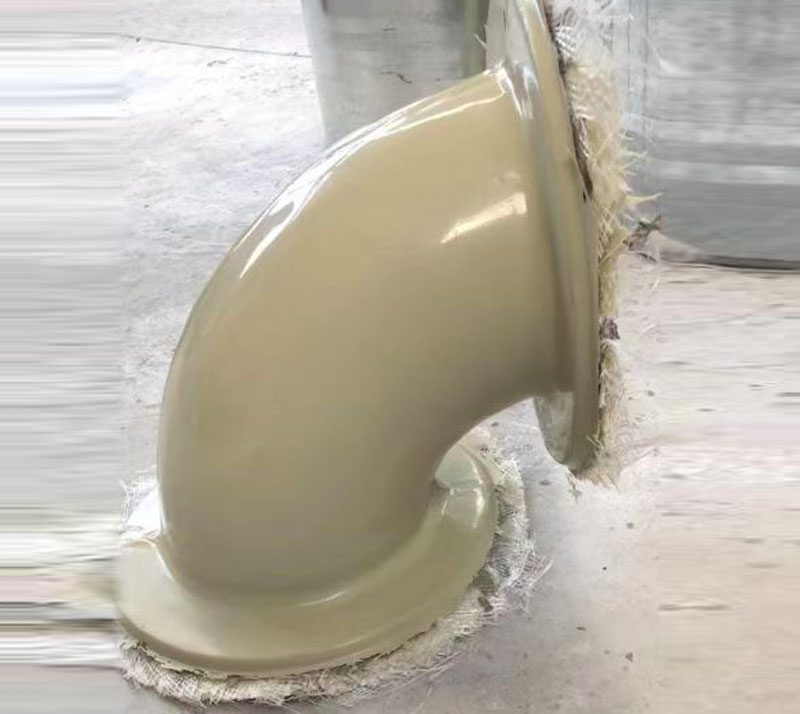

玻璃钢管道制作采用缠绕法，玻璃钢风管从内向外由内衬防腐层、结构层、外表层三层组成：
内衬防腐层：内衬防腐层由富树脂层、中间层组成。树脂含量应大于90%，厚度约为0.5mm。中间层采用短切玻璃纤维毡，树脂含量应大于70%，厚度约为2mm。内衬层的重叠宽度应不小于50mm。
结构层：该层对内表层和次内层起加强作用，抵抗风管所受外界荷载，保证风管刚度和强度，采用玻璃纤维增强，承载荷载和保护内层，结构层树脂含量为40％~50％厚度按荷载条件计算确定。
外表层：该层主要是保护外壁不受外界机械损伤和防紫外线作用，防止设备在室外紫外线辐射作用下产生的老化作用，厚度约1.5mm，树脂含量应大于90％。
